Квадратная
Универсальна для стоек, колонн, рам, ограждений и деталей с симметричной нагрузкой.
Главная/Профильные трубы
ГОСТ 8639-82 · ГОСТ 8645-68

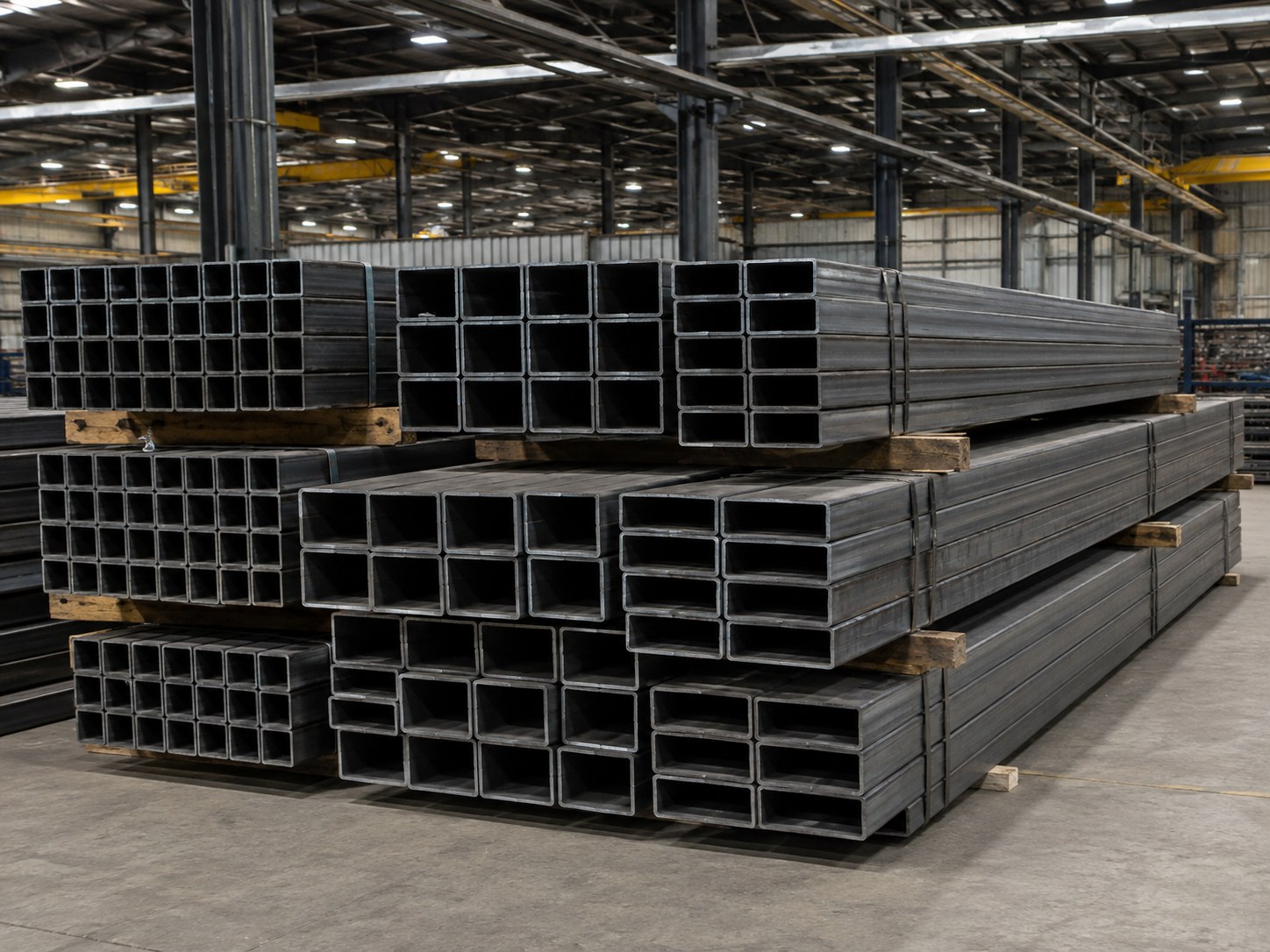

Профильные трубы
Квадратные и прямоугольные трубы для каркасов, ферм, мебели и производства — с подбором сечения, стенки, стали, радиусов и покрытия.
Категория03
01
Понятно о продукте
Профиль работает формой, а не только массой
Замкнутое квадратное или прямоугольное сечение хорошо воспринимает изгиб и кручение, удобно стыкуется и даёт ровные плоскости для монтажа. Поэтому профильная труба часто экономичнее сплошного проката в каркасах, фермах, стойках и рамах.
ГОСТ 8639-82 задаёт сортамент квадратных стальных труб, ГОСТ 8645-68 — прямоугольных. Размер A×B×S означает стороны сечения и номинальную стенку. Для несущей конструкции дополнительно проверяют способ изготовления, радиусы углов, шов, предельные отклонения, марку стали и климатическое исполнение.
Сравнивать только внешний размер нельзя: профиль 100×100×3 и 100×100×5 имеет разную массу, устойчивость стенок и несущую способность. Фактическую стенку, массу метра и сертификат партии проверяют до запуска в производство.
Размерная линейка
Как читать обозначение
без ошибки
Диапазоны дают ориентир. Конкретное сочетание размера, стенки, стали и длины сверяется с действующим стандартом и предложением завода.
| Параметр | Рабочий ориентир | Что проверить |
|---|---|---|
| Квадратное сечение | Популярно 15×15–200×200 мм | Полный и специальный ряд проверяют по ГОСТ и ТУ |
| Прямоугольное сечение | Популярно 20×10–200×100 мм | Стороны записывают A×B, затем толщину стенки |
| Толщина стенки | Часто 1–8 мм | Крупные и специальные профили могут быть толще |
| Длина | Часто 6 или 12 м | Возможны мерная, кратная, немерная длина и раскрой |
| Поверхность | Чёрная, оцинкованная, нержавеющая, окрашенная | Покрытие не исправляет ошибку выбора стали |
Прямоугольная
Позволяет ориентировать сильную сторону сечения по направлению основной нагрузки.
Оцинкованная
Для наружных и влажных зон. После резки и сварки зоны повреждения цинка требуют защиты.
Нержавеющая и алюминиевая
Для архитектуры, интерьера, пищевых зон и лёгких конструкций — по отдельным стандартам.
Материалы и марки
Не один список,
а логика выбора
Марка рассматривается вместе со средой, температурой, прочностью, технологией соединения и документами партии. Обозначения AISI и российские марки не считаются точными аналогами без сверки химического состава.
01
Группа материалов
Чёрная и конструкционная сталь
Ст3 и С235 используют в типовых каркасах; С255 и С345 — при повышенных требованиях расчёта; 09Г2С — при низкой температуре и повышенной прочности. Обозначение класса прочности и марки стали нельзя смешивать без нормативной проверки.
Ст3сп/пс08пс1020С235С255С34509Г2С
| Марка | Где рассматривают | Что проверить |
|---|---|---|
| Ст3сп / Ст3пс | Типовые рамы и ограждения | Степень раскисления и сертификат |
| С235 / С255 | Строительные конструкции | Норматив и толщина проката |
| С345 / 09Г2С | Несущие и холодостойкие конструкции | Категория, температура, ударная вязкость |
| 08пс / 10 / 20 | Гибка, штамповка, детали | Технология изготовления профиля |
02
Группа материалов
Нержавеющая сталь
Для интерьеров и влажных зон часто выбирают 304; для более агрессивной среды — 316L; для температурных задач — 321. Указывают не только марку, но и поверхность: 2B, шлифованную, зеркальную, декоративную, с плёнкой или без неё.
08Х18Н1003Х18Н1112Х18Н10Т03Х17Н14М308Х17ТAISI 304/304L/316L/321/430
| Марка | Где рассматривают | Что проверить |
|---|---|---|
| 08Х18Н10 / 304 | Интерьеры, пищевая и влажная среда | Шлифовка и направление риска |
| 03Х18Н11 / 304L | Сварные декоративные конструкции | Химсостав партии |
| 03Х17Н14М3 / 316L | Наружная и более агрессивная среда | Хлориды и уход за поверхностью |
| 08Х17Т / 430 | Декор в умеренной среде | Ограничения ферритной стали |
03
Группа материалов
Алюминий, медь и латунь
Алюминиевые профильные трубы легче стали и подходят для фасадов, витрин и мобильных рам. 6060/6063 удобны для декоративных профилей, 6082 — для более нагруженных деталей. Медные и латунные профили применяют в специальных и декоративных проектах.
АД31606060636082АМг2АМг5М1Л63
| Марка | Где рассматривают | Что проверить |
|---|---|---|
| АД31 / 6060 / 6063 | Фасады, рамы, интерьер | Состояние Т5/Т6 и анодирование |
| 6082 | Более нагруженные лёгкие конструкции | Свариваемость и состояние поставки |
| АМг2 / АМг5 | Сварные алюминиевые изделия | Среда и технология сварки |
| М1 / Л63 | Декоративные и приборные изделия | Патинирование и совместимость металлов |
Материал в реальной среде
Поверхность, торцы
и геометрия
Фотография помогает понять внешний вид категории, но не подтверждает марку стали или соответствие ГОСТ. Для этого нужны маркировка и сертификат качества.
Контроль спецификации
Что должно быть
в документах
Марка стали не заменяет расчёт профиля. Для несущего каркаса проверяют местную устойчивость стенки, прогиб, узлы, сварные швы и коррозионный запас.
Габарит сечения
Квадрат задают одной стороной, прямоугольник — двумя. Ориентация прямоугольника влияет на жёсткость.
Толщина стенки
Номинальную стенку сопоставляют с допускаемыми отклонениями и фактической массой метра.
Радиус угла
Радиусы влияют на сопряжение, внешний вид, концентрацию напряжений и возможность вставки деталей.
Длина и раскрой
Оптимизация карт раскроя часто экономит больше, чем поиск минимальной цены за тонну.
Применение
Где используют
- каркасы зданий и павильонов
- фермы, навесы и лестницы
- стойки, рамы и стеллажи
- ворота, ограждения и мебель
- машиностроительные корпуса
- архитектурные и интерьерные элементы
Короткие ответы
Частые вопросы
Что означает размер 80×40×3?
80 и 40 мм — наружные стороны прямоугольного сечения, 3 мм — номинальная толщина стенки.
Как ориентировать прямоугольную трубу?
Обычно большей стороной располагают в направлении, где требуется максимальная жёсткость, но окончательное решение даёт расчёт и схема узлов.
Можно ли заменить 09Г2С на Ст3?
Только после пересчёта и согласования. У материалов отличаются прочность, работа при низкой температуре и требования к документам.
Что важно для видовой нержавеющей трубы?
Марка, геометрия, зерно шлифовки, отсутствие царапин, защитная плёнка и одинаковое направление поверхности на деталях.
